Remplacement de la prise casque / haut-parleur d'oreille du Samsung Galaxy Note 2

Retirer le stylet de son logement.

Insérer un outil d'ouverture en plastique (ou, si vous n'en avez pas , utilisez votre ongle) dans la petite ouverture sur le côté gauche de l'appareil photo (près du bouton d'alimentation) afin ouvrir la coque arrière.

Saisissez le coin de la coque le plus proche de la petite ouverture et séparea la coque arrière du téléphone.

Appuyez sur la carte microSD (si vous en avez une) plus profondément dans son logement avec l'extrémité plate d'un spudger (ou votre ongle) jusqu'à ce que vous entendiez un clic.

Après le clic, retirez le spudger pour faire sortir la carte. La carte va sortir de son logement et vous serez en mesure de la retirer.

Pour l'insérer de nouveau, vous devez insérer et appuyer sur la carte dans son logement jusqu'à ce que vous entendiez un clic.

Utilisez un outil d'ouverture en plastique pour soulever la batterie de la coque. Vous devez insérer l'outil dans le creux au-dessus de la batterie pour le faire.

Retirez la batterie du cadre intérieur.

Il y a onze vis cruciformes (4,0 mm) qui fixent le cadre intérieur à l'assemblage de l'affichage que vous devez retirer.

Insérer l'outil d'ouverture en plastique entre le cadre intérieur et l'assemblage de l'affichage (le côté du téléphone).

Faites glisser l'outil d'ouverture vers le bas.

Continuez à faire glisser l'outil d'ouverture en plastique.

Lorsque vous arrivez au coin de votre téléphone, faites glisser doucement l'outil d'ouverture en plastique autour de lui.

Soulevez l'outil d'ouverture en plastique le long de la partie supérieure du téléphone.

Pour séparer le coin du cadre intérieur de l'assemblage de l'affichage, appuyez sur l'outil d'ouverture en plastique vers le bas.

Pour séparer le coin du cadre intérieur de l'assemblage de l'affichage, appuyez sur l'outil d'ouverture en plastique vers le bas.

Séparez l'assemblage de l'affichage du cadre intérieur (soulevez-le).

Débranchez le connecteur du câble bouton vibreur / alimentation avec un spudger.

Vous devez débrancher aussi le connecteur du câble d'antenne et d'affichage.

Débrancher le connecteur de la caméra avant.

Débrancher le connecteur du câble de la prise casque.

Débrancher le connecteur du câble du numériseur.

Débrancher le connecteur du câble d'antenne de la carte mère avec un spudger.

Débranchez aussi la touche tactile et le connecteur de câble du port USB.

Un vis Phillips 3 mm fixe la carte mère à l'assemblage de l'affichage. Dévissez-le.

Retirez la carte mère.

Afin de prévenir les dommages des décharges électrostatiques, vous devez maintenir la carte mère par les bords. Assurez-vous qu'elle ne touche pas les câbles pendant que vous la séparer de l'assemblage de l'affichage.

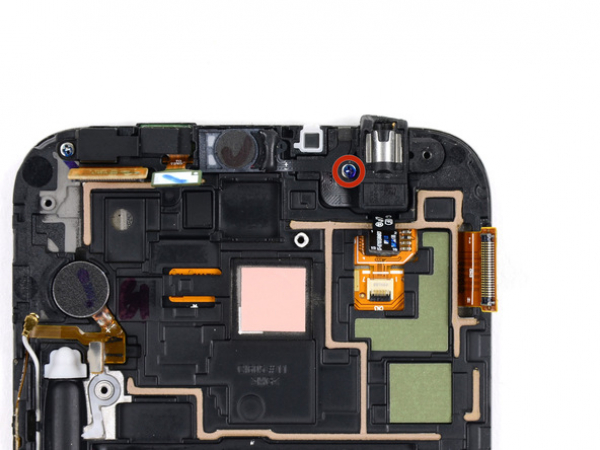

Une vis Phillips (3 mm) fixe l'assemblage de prise casque à l'assemblage d'affichage. Retirez-le.

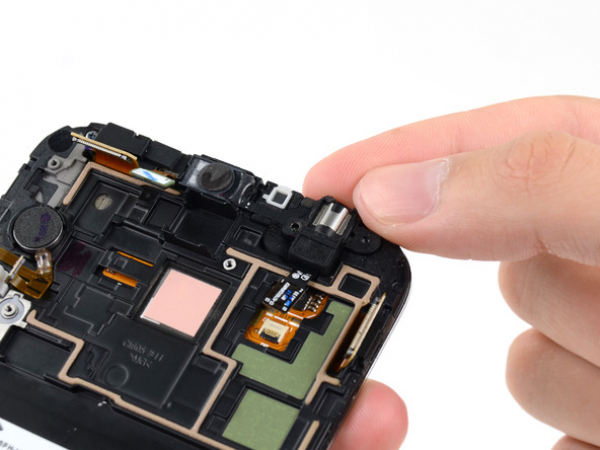

Prendre la part de la prise casque de l'assemblage hors de son emplacement dans l'assemblage d'affichage.

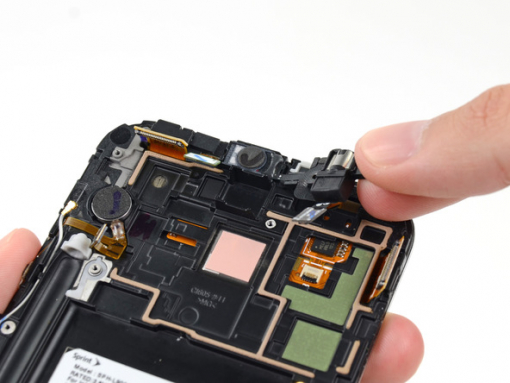

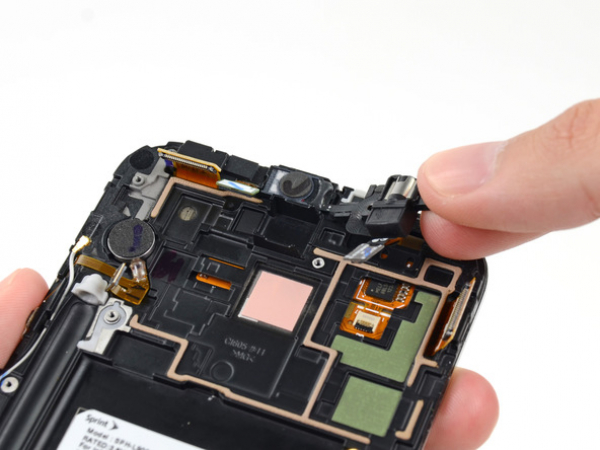

Tirez la prise casque vers le haut, en veillant à ne pas tordre le câble. En faisant cela, vous pouvez faire sortir la partie du haut-parleur d'oreille de l'assemblage de son emplacement.

Tordre ou tirer sur le câble dans le mauvais sens pourrait l'endommager. Cela doit être fait avec soin et correctement.
